Як дистанційно знімати покази лічильника води, газу й світла

Покази лічильників досі знімають «ногами»: сфотографувати в підвалі, попросити орендаря надіслати цифри, заїхати на дачу в кінці місяця. А про витік чи перевитрату дізнаються вже з рахунку. Дистанційне зняття показів прибирає це повністю: модуль біля лічильника рахує споживання й передає його в застосунок. Розбираємо, як це працює, що має бути в лічильнику і як обрати канал звʼязку.

Кому це потрібно

• Орендодавцям. Квартира, офіс чи торгова точка здана — покази води й світла видно без дзвінків орендарю, і рахунок виставляється за фактом, а не «приблизно».
• Власникам дач і будинків. Видно, чи не тече вода, поки нікого немає: споживання вночі при порожньому будинку — майже завжди витік.
• ОСББ і керуючим компаніям. Будинковий лічильник проти суми квартирних — так знаходять, де губиться вода.
• Бізнесу самообслуговування. Пральня, автомийка, водомат: облік води й електрики на кожному апараті показує реальну собівартість циклу.

Як це працює: імпульсний вихід

Більшість сучасних лічильників води, газу й електроенергії мають імпульсний вихід. Усередині стоїть геркон або оптичний датчик: кожного разу, коли через лічильник проходить фіксована кількість ресурсу, він замикає контакт. Для водяного лічильника типове значення — 1 імпульс = 10 літрів, для електролічильника — певна кількість імпульсів на 1 кВт·год, вона вказана на панелі.

Модуль обліку рахує ці замикання, множить на «вагу» імпульсу й отримує покази. Лічильник при цьому не розкривають і не переробляють — він працює як раніше, а модуль лише «слухає» його вихід. Якщо в модулі задати стартові покази, цифри в застосунку збігатимуться з барабаном лічильника.

Як перевірити, чи є імпульсний вихід

• Вода. З корпусу лічильника виходить тонкий двожильний провід, або на склі є позначка на кшталт «імп.», «pulse», «10 л/імп». Якщо дроту немає, але є посадочне місце під знімний датчик, його можна докупити до цієї моделі.
• Електрика. На панелі — клеми телеметричного виходу й напис «імп/кВт·год». Мигаючий світлодіод «imp» сам по собі ще не вихід: потрібні саме клеми.
• Газ. Лише лічильники із заводським імпульсним виходом. Підключення погоджуйте з газорозподільною організацією: пломби й вимоги безпеки тут суворіші, ніж для води.

Якщо виходу немає зовсім, найпростіше — під час планової заміни поставити лічильник з імпульсним виходом. Він коштує ненабагато дорожче за звичайний.

Як підключити модуль

Два дроти від імпульсного виходу лічильника заводяться в клеми каналу модуля — полярність для геркона значення не має. Далі модуль підключається до мережі, у застосунку задаються вага імпульсу й поточні покази. Уся робота — пів години й викрутка, пломби лічильника не зачіпаються.

Зручно, коли модуль двоканальний: один пристрій обслуговує два лічильники — холодну й гарячу воду або воду й світло. Саме так зроблений наш Облікатор NPC-PM-2CH: два незалежні канали, передача даних по Wi-Fi, автономне живлення від літієвої батареї — дроти до розетки тягнути не треба.

Wi-Fi, GSM чи LoRa: як покази потрапляють у телефон

Для квартири, дачі чи невеликого бізнесу з роутером Wi-Fi — найпростіший і найдешевший варіант. Якщо лічильників багато й вони розкидані по ЖК чи промзоні, дивіться в бік LoRaWAN — як це влаштовано, розбирали наші інженери: LoRaWAN для обліку води, газу й електроенергії. Для моніторингу там, де немає ні інтернету, ні стабільного звʼязку, є mesh-мережі — Meshtastic для датчиків і лічильників.

Що дають покази онлайн

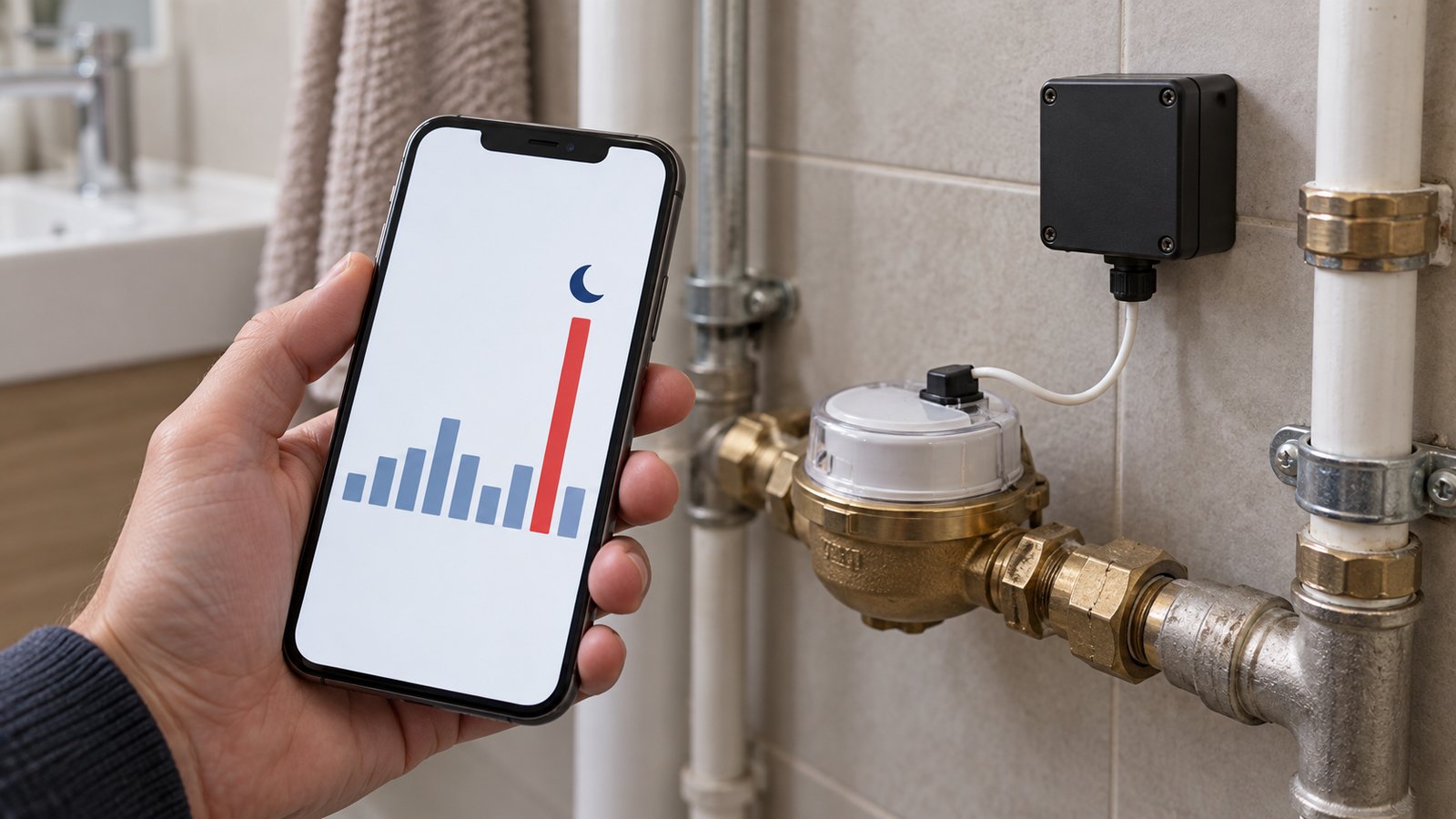

Витік видно одразу. Лічильник показує витрату вночі, коли ніхто не користується водою, — це тече бачок, кран або труба. Без моніторингу про це дізнаються з рахунку через місяць.

Чесні розрахунки з орендарями. Покази на будь-яку дату, історія по днях — жодних суперечок, хто скільки спожив.

Собівартість у бізнесі. Для пральні чи мийки облік води й електрики на апараті показує, скільки реально коштує один цикл і де ціну пора переглянути.

Не впевнені, чи підійде ваш лічильник? Надішліть його фото або модель — підкажемо, чи є вихід, і як підключити модуль.
