Датчик наявності напруги 220 В — компактний модуль-детектор, який перетворює факт «у лінії є 220 В» на логічний сигнал для контролера. Один модуль — одна лінія: міська мережа, вихід інвертора чи ДБЖ, генератор, лінія автомата самообслуговування або торгової точки. У парі з GSM-розеткою в стійку N-SWITCH RACK 10″ чи 19″, реле N-SWITCH або контролером N-GATE PRO це готове сповіщення «світло зникло / світло зʼявилось» у застосунку.
Автомат на точці не виходить на звʼязок. Він завис чи на точці просто вимкнули світло? Без датчика відповідь одна — їхати. З датчиком на лінії автомата в застосунку видно: напруги немає з 14:20 — і технікові нема чого їхати, поки не повернуть живлення. Так само з серверною: датчик на міському вводі показує момент переходу стійки на ДБЖ і скільки ви вже на батареї; датчик на виході генератора — чи він справді запустився.

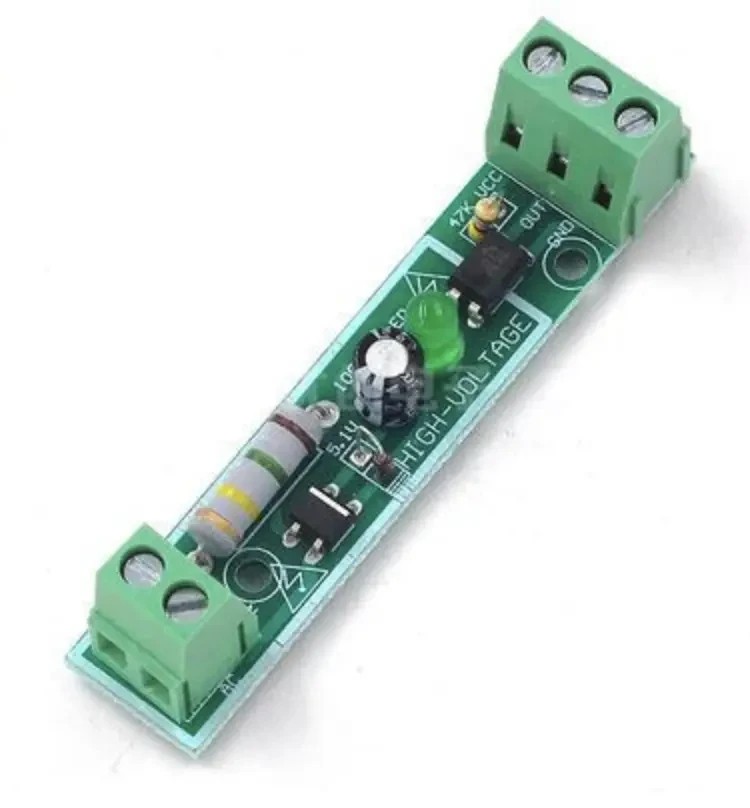

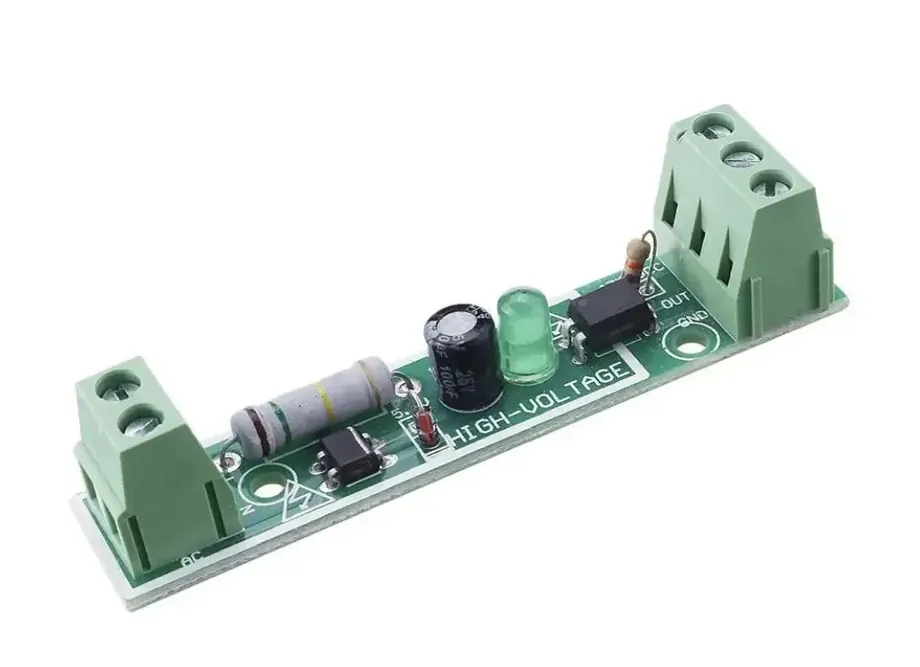

Мережева частина відокремлена від низьковольтної оптопарою — гальванічна розвʼязка, вхід контролера з мережею електрично не звʼязаний. Стан лінії показує світлодіод, а на вихід іде логічний сигнал TTL 3–5 В, адаптований і під рівень 24 В входів ПЛК. Підключення — гвинтові клемники з обох боків: з одного 220 В, з другого вихід на контролер.
Вихід датчика заводиться на вхід «сухий контакт» блока N-SWITCH RACK як сигнал «є напруга / немає» — схему підключення під ваш вхід підкажемо. Далі подія на вході дає сповіщення й може запускати сценарій: зникла міська напруга — вимкнути канал із некритичним навантаженням, щоб ДБЖ протримав звʼязок довше. У N-GATE PRO входів чотири — можна контролювати одразу кілька ліній: міський ввід, вихід ДБЖ, генератор і лінію споживача.
У щитку або шафі поруч із контролером: це плата-модуль з відкритими клемами, тож до неї не мають торкатися сторонні, а 220 В підключає людина з допуском за знятої напруги. Один датчик — одна лінія; для двох ліній беріть два.
