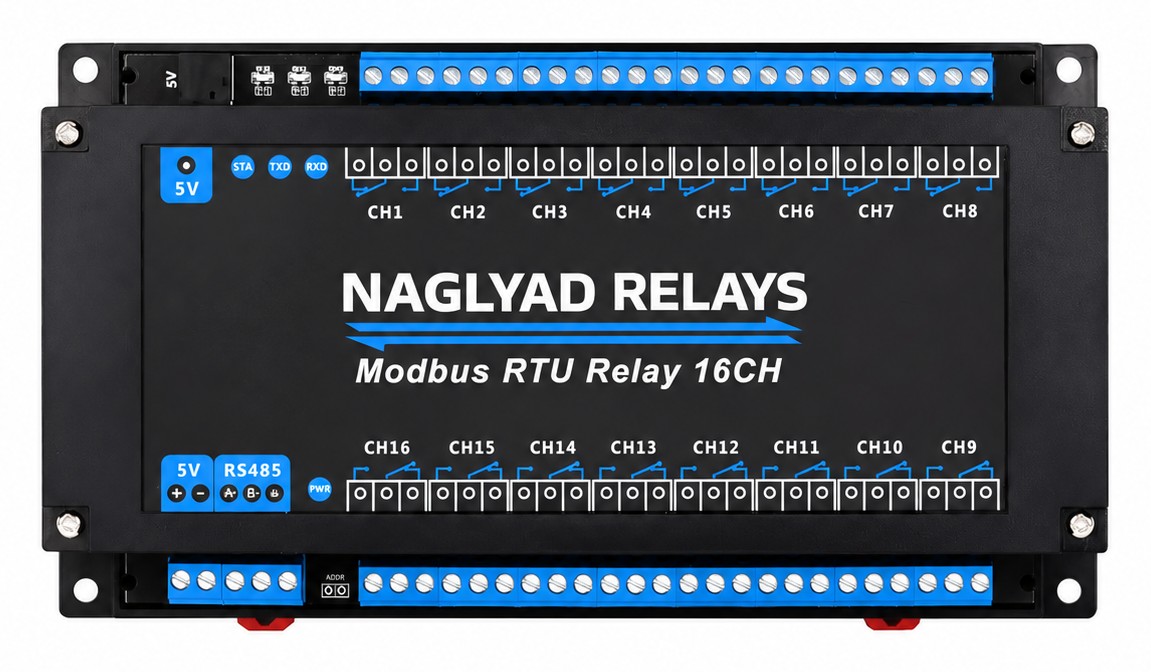

Комплект електроніки для поста мийки самообслуговування — N-VEND + N-RELAYS + ESP-Matrix — 18 750 грн →N-RELAYS — промисловий релейний модуль на 16 каналів із керуванням по Ethernet (Modbus TCP і Modbus RTU) та живленням через PoE або 7–36 В у корпусі на DIN-рейку. Розширює контролери лінійки NAGLYAD додатковими виходами або працює самостійно з будь-якою автоматикою в локальній мережі: ПЛК, SCADA, сервером, Home Assistant.
Кожен канал — окреме реле з контактами 1NO + 1NC (нормально відкритий і нормально закритий), навантаження до 10 А 250 В AC або 10 А 30 В DC. Керуйте клапанами, насосами, освітленням, сигнальними лампами, замками, вентиляцією — усім, що вмикається контактом. Для індуктивних навантажень (двигуни, котушки) радимо ставити контактор або RC-ланцюг.
Два мережеві порти RJ45: перший — до комутатора, другий — на наступний модуль, тож кілька N-RELAYS підключаються ланцюжком без додаткових ліній. Живлення — PoE (IEEE 802.3af) від комутатора чи інжектора або звичайне 7–36 В через клемник чи DC-розʼєм 5,5×2,1. Модуль отримує IP-адресу статично або по DHCP; параметри задаються на веб-сторінці модуля чи в утиліті Vircom.
Стандартні протоколи, які розуміє будь-яка автоматика: увімкнути чи вимкнути окремий канал або всі разом, прочитати стан реле. Керування йде по мережі, тож модуль можна поставити в іншій шафі, на іншому поверсі чи на віддаленому обʼєкті, який бачить ваш сервер.
У контролерів N-VEND, N-AQUA і N-SODA є Ethernet і підтримка Modbus — N-RELAYS підключається в ту саму мережу й додає 16 виходів під механізми автомата: додаткові клапани, дозатори, підсвітку, обігрів. Так само модуль розширює N-WASH на мийці. Адресу й налаштування виставляємо при комплектації.
Ізоляційні захисні кола між реле та електронікою, промисловий корпус ABS із кріпленням на DIN-рейку. Індикатори RUN / STA / TXD / RXD показують роботу мережі, процесора та обмін даними, світлодіоди на портах — лінк і активність. Модуль розрахований на цілодобову роботу в шафі автоматики.
ПЛК і SCADA з Modbus TCP, Home Assistant (інтеграція Modbus), OpenHAB, Node-RED, будь-який ПК або сервер у тій самій мережі. Не потрібні перехідники RS485 і окремі лінії звʼязку — лише мережевий кабель.
